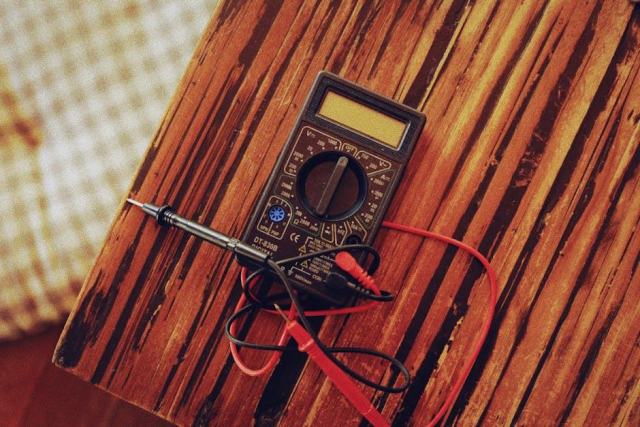

Tester un panneau solaire avec un multimètre prend moins de cinq minutes. Deux mesures suffisent pour évaluer l'état d'un module : la tension à vide (Voc) et le courant de court-circuit (Isc). Comparez les valeurs lues avec celles indiquées sur l'étiquette technique du panneau, située au dos du cadre.
Mesurer la tension à vide (Voc)
Réglez le multimètre sur « tension continue » (DC V), calibre 200V. Connectez la sonde rouge sur le connecteur positif du panneau et la noire sur le négatif. Orientez le panneau vers le soleil. La tension affichée doit approcher la valeur Voc indiquée par le fabricant (entre 38 et 48 V pour un panneau standard 400 Wc). Une tension inférieure de plus de 20 % signale un défaut de cellule ou de soudure interne.
Mesurer le courant de court-circuit (Isc)
Passez le multimètre sur « ampères continus » (DC A), calibre 10A ou 20A. Branchez les sondes directement sur les connecteurs du panneau, en plein soleil. Le courant mesuré doit se rapprocher de la valeur Isc du fabricant (9 à 14 A pour un panneau 400 Wc). Cette mesure doit rester brève (quelques secondes) pour ne pas endommager le multimètre.
- Voc typique panneau 400 Wc : 38 à 48 V
- Isc typique panneau 400 Wc : 9 à 14 A
- Tolérance acceptable : ± 10 % par rapport à la fiche technique
- Conditions de test : soleil direct, panneau propre
Un panneau qui affiche une tension correcte mais un courant faible souffre probablement d'un ombrage partiel, de salissures ou d'une diode bypass défaillante. Nettoyez la surface vitrée et retestez. Si le problème persiste, faites vérifier les diodes et les connexions internes par un professionnel.
